Datenlogger mit Modbus-Funktionen

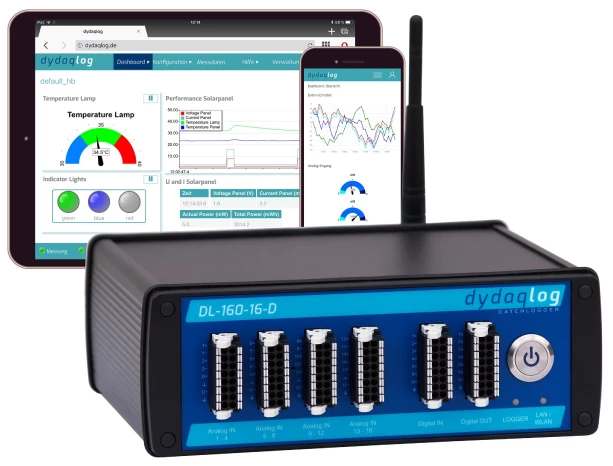

01. September 2025 - Der dydaqlog Datenlogger von AMC - Analytik & Messtechnik GmbH Chemnitz kombiniert die Vorzüge einer präzisen Datenaufzeichnung über flexible Sensoreingänge mit einer einfachen und intuitiven Handhabung sowie einer nahtlosen Integration in industrielle Cloud-Lösungen. Messtechnische Anwendungen lassen sich sehr schnell und elegant programmieren.

Das Gehäuse des dydaqlog, das komplett IP65 geschützt ist, beherbergt 16 analoge Eingangskanäle mit einer Auflösung von 24 Bit und einer Abtastrate von jeweils 10 Hz. Eine neue Software-Option installiert nun auch einen Modbus TCP Server auf dem dydaqlog Datenlogger.

Der dydaqlog Datenlogger unterstützt folgende Messgrößen:

• Spannung & Strom
• Temperatur & Feuchte
• Druck
• Widerstand
• Weg
• Volumenstrom
• Kraft
• Dehnung & Schwingung
• Beschleunigung & Geschwindigkeit
• Frequenz & Impuls

Für die Aufbereitung und Weiterverarbeitung der Messdaten sorgt ein leistungsfähiger Quad-Core-ARM-Prozessor. Die Messkanäle können online verrechnet oder auf Schwellwerte überwacht werden. Alarme bewirken Aktionen wie das Schalten digitaler Ausgänge oder das Versenden von E-Mails.

Webinterface zur Konfiguration und Bedienung

Der dydaqlog IIoT Datenlogger enthält zudem einen leistungsfähigen Webserver. Die Kontaktaufnahme ist denkbar einfach, denn nach dem Einschalten baut das Gerät ein eigenes WLAN im Hotspot-Modus auf. Mit einem Computer, Tablet oder Smartphone braucht sich der Anwender nur in das WLAN einzuloggen und kann sofort im Webbrowser das Interface starten. Die Konfiguration und Bedienung des dydaqlog Datenloggers über das Webinterface ist intuitiv.

NEU: Reports erzeugen

Mit einer Software-Erweiterung lässt sich das Resultat von Messungen in einem druckbaren PDF-Dokument im DIN A4-Format (entweder Hoch- oder Querformat) darstellen. Vorlagen ermöglichen die Darstellung von Messdaten als Linien- oder Balkendiagramme, Tabellen oder Einzelwerte sowie als statische Bild- und Textbausteine. Reports werden automatisch im PDF-Format basierend auf der erstellten Vorlage generiert, entweder zeitgesteuert, nach bestimmten Bedingungen oder manuell. Die PDF-Reports sind auf dem dydaqlog Datenlogger gespeichert und können entweder heruntergeladen oder im Webbrowser angezeigt werden.

NEU: Modbus TCP Schnittstelle

Diese Software-Option installiert einen Modbus TCP Server auf dem dydaqlog Datenlogger. Dieser stellt gemessene oder berechnete Werte in vorab definierten Modbus-Registern bereit. Ein externer Modbus TCP Client - zum Beispiel eine SPS oder ein Computer - kann auf diese Register zugreifen und die darin enthaltenen Werte zur Darstellung oder weiteren Verarbeitung auslesen.

NEU: Import externer Daten über Modbus TCP

Das Modbus Protokoll wird häufig bei der Kommunikation zwischen intelligenten Sensoren oder I/O-Devices mit Automatisierungs- oder Messgeräten verwendet. Unser dydaqlog Datenlogger kann mithilfe dieser Software-Option die Daten dieser Devices empfangen und genauso anzeigen, abspeichern oder verarbeiten, wie die Messdaten der eigenen analogen oder digitalen Eingänge. Das Modbus-Protokoll ist sehr schlank und einfach zu handhaben. Jedoch wird es von vielen Herstellern durch eigene Register erweitert, so dass die dydaqlog Schnittstelle unter Umständen angepasst werden muss. Sollten die von Ihnen verwendeten Devices in der von uns ständig erweiterten Herstellerliste fehlen, wenden Sie sich bitte an uns.

NEU: Export von Daten über Modbus TCP

Der dydaqlog Datenlogger überträgt Daten an ein externes I/O-Device oder einen Controller mittels des Modbus-Protokolls, insbesondere Modbus TCP, um beispielsweise Steuerungssignale auszugeben. Aktuell werden die Remote-I/O-Module der ADAM-6000-Serie unterstützt.
