Kompakt-VNA mit Frequenzbereich von 300 kHz bis 9 GHz
01. April 2025 - Die VNAs der SC-Serie von Copper Montain sind kleine Vektor-Netzwerkanalysatoren in Laborqualität, die sich durch hohe Geschwindigkeit, großen Dynamikbereich und hohe Ausgangsleistung auszeichnen. Mit einem Frequenzbereich von 300 kHz bis 9 GHz bietet das Modell SC5090 vielfältige Funktionen, wie inklusive Zeitbereichs- und Gating-Konvertierung, segmentierte Frequenzsweeps, lineare/logarithmische Sweeps, Leistungssweeps, mehrere Trace-Formate, bei max. 16 Kanälen mit jeweils bis zu 16 Traces, Marker-Math und Grenzwerttests.
Die vielseitigen und tragbaren Analysatoren der SC-Serie von Copper Mountain Technologies eignen sich ideal für den Einsatz im Feld sowie für Labor- und Produktionstests in einer Vielzahl von Branchen, darunter die Entwicklung und Produktion von HF-Komponenten, Kabel, medizinischen Geräten, Luft- und Raumfahrt und viele mehr.

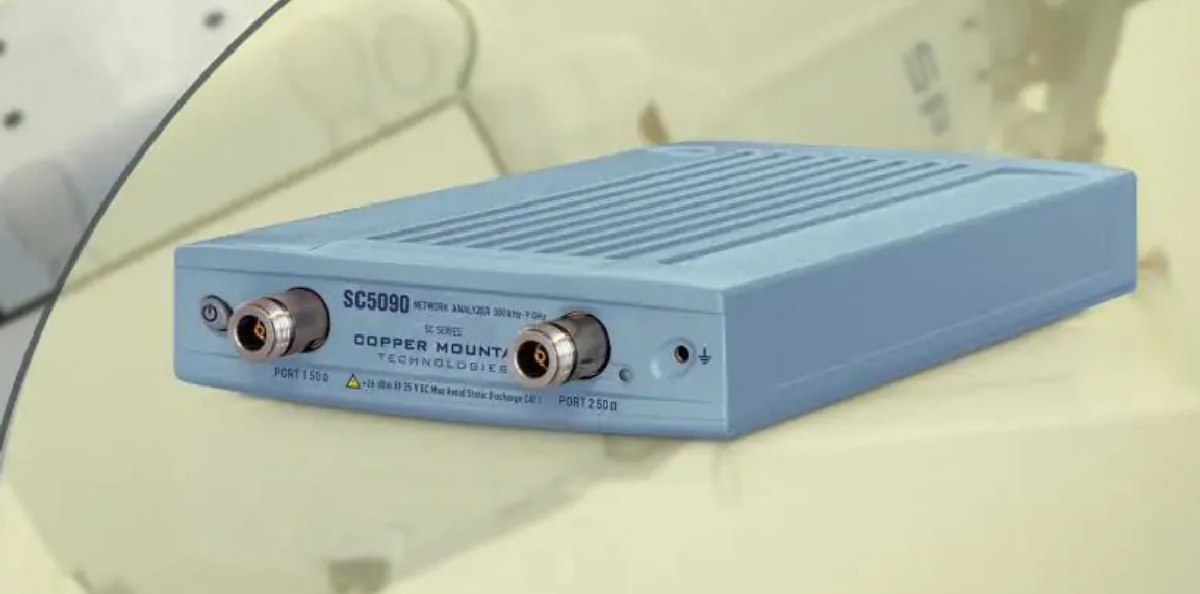

Der SC5090 VNA umfasst ein HF-Messmodul und das S2-Betriebssystem für Windows oder Linux, welches auf einem PC, Laptop, Tablet oder x86-Board-Computer genutzt werden kann und über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2-Software kann kostenfrei auf mehreren Computern installiert werden, was die gemeinsame Nutzung des Analysator-Messmoduls erleichtert.
Die Leistungsmerkmale im Überblick:
- Breiter Frequenzbereich von 300 kHz bis 6,5 oder 9 GHz je nach Modellkonfiguration
- Messparameter S11, S21, S12, S22
- Dynamik typ. 140 dB (10 Hz IF BW)
- Bis zu 500.001 Messpunkte pro Sweep
- Messgeschwindigkeit 16 µs
- Ausgangsleistung -45 bis +15 dBm
Die Geräte sind u.a. bei Telemeter Electronic GmbH erhältlich.
www.telemeter.info/
