Leistungsmessmodule für optische Komponenten

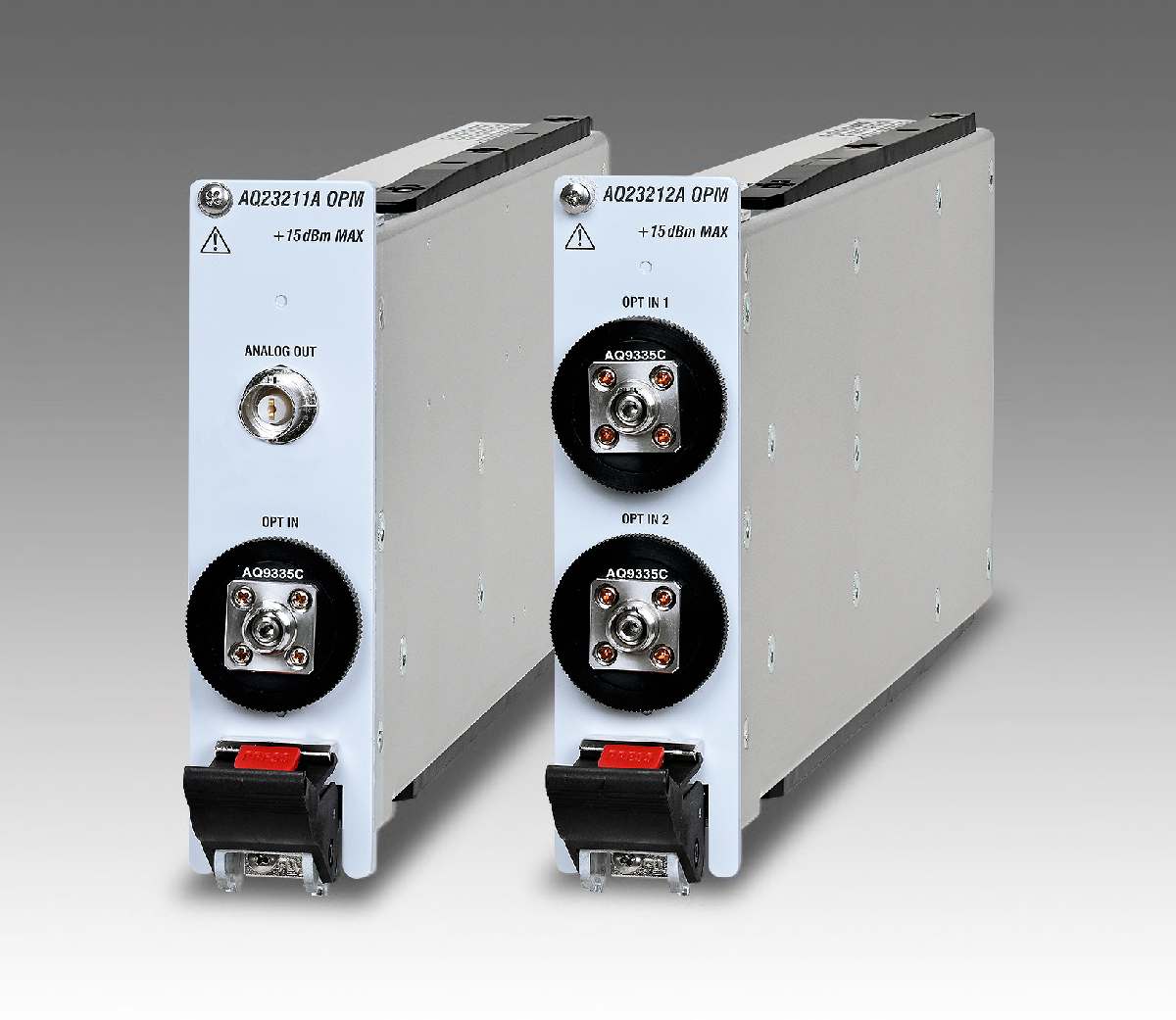

29. April 2025 - Yokogawa Test & Measurement erweitert ihre modulare Messplattform AQ2300 um zwei neue optische Leistungsmessmodule: AQ23211A (1-Kanal) und AQ23212A (2-Kanal). Die vielseitige AQ2300-Serie richtet sich an Hersteller optischer und elektronischer Komponenten – insbesondere an Unternehmen aus der Halbleiter- und Glasfaserindustrie. Die neuen Module vereinen die hohe Zuverlässigkeit und Funktionalität der AQ2200-Serie mit einer Vielzahl technischer Neuerungen. Dazu zählen unter anderem eine interne Synchronisationsfunktion mit dem Source-Measure-Modul AQ23811A, sowie eine deutlich beschleunigte interne sowie externe Datenverarbeitung und Übertragung.

Durch die Kombination aller Module in einem gemeinsamen Chassis entsteht eine kompakte und zeiteffiziente Testlösung für photonische und elektronische Bauelemente – mit spürbaren Vorteilen hinsichtlich Platzbedarf und Messdurchsatz.

Mit der Weiterentwicklung der Module reagiert Yokogawa auf den steigenden Bedarf an schnelleren und präziseren Messverfahren in der Photonik- und Elektronikforschung. Ziel war es, ein zukunftssicheres Messsystem zu entwickeln, das hohen Anforderungen an schnelle Datenerfassung und großvolumige Datenübertragung gerecht wird – insbesondere im Bereich der optischen Leistungsmessung.

Hauptmerkmale

1. Hohe Abtastraten und schnelle Datenübertragung

Die Module AQ23211A/AQ23212A bieten eine minimale Mittelungszeit von nur 20 us – eine signifikante Verbesserung gegenüber den bisherigen 100 us. Dadurch wird eine deutlich effizientere und präzisere Messdatenerfassung ermöglicht. Gleichzeitig reduziert sich die Übertragungsdauer für Datensätze mit bis zu 100.001 Messpunkten auf unter eine Sekunde – ein klarer Vorteil für Anwendungen mit hohem Datenaufkommen.

Auch bei der optischen Leistungsprotokollierung wurden die Kapazitäten erweitert: Die maximale Anzahl erfassbarer Datenpunkte wurde von 20.001 auf 1.000.001 erhöht. Damit sind die neuen Module nicht nur schneller, sondern auch deutlich leistungsfähiger – mit unmittelbaren Vorteilen für Zeit- und Kosteneffizienz.

2. Synchronisierter Betrieb mit Source-Measure-Unit

Ein zentrales Entwicklungsziel war die nahtlose Integration der neuen OPMs mit der bereits eingeführten Source-Measure-Unit AQ23811A innerhalb desselben AQ2300-Rahmens. Die SMU ermöglicht präzise Pulsausgabe (bis 50 µs), hohe Interoperabilität und simultane Spannungs- und Strommessung. Über eine interne Synchronisationsfunktion können OPM und SMU ohne externe Verkabelung zeitlich exakt gekoppelt betrieben werden – eine kompakte, anwenderfreundliche Lösung für konvergente photonik-elektronik-Messaufgaben mit breiter Anwendungstauglichkeit.

Laut Yokogawa ist das AQ2300-System derzeit das erste modulare Multi-Applikations-Testsystem, das sowohl SMU als auch die neuen OPM-Module innerhalb eines einzigen Chassis vereint. Über digitale I/O-Schnittstellen kann das System externe Trigger empfangen und Messsignale ausgeben – ein flexibler Ansatz für den Einsatz in kompakten Messaufbauten.

Typische Anwendungen

• Charakterisierung optischer Halbleiterkomponenten (LEDs, Laserdioden, Fotodioden, Transceiver, optische Wellenleiter)
• Vermessung elektronischer Bauelemente (z. B. Transistoren, FETs)
• Prüfung passiver optischer Komponenten, insbesondere Glasfasern
