Schnelle PXI-Resolver-Simulationsmodule
02. Mai 2025 – Pickering Interfaces meldet die Erweiterung seiner LVDT-, RVDT- und Resolver-Simulatormodule 41-670 (PXI) und 43-670 (PXIe) um eine Hochgeschwindigkeits-Resolver-Simulation mit bis zu 130.000 U/min. Damit wird dem wachsenden Bedarf an präzisen und zuverlässigen Tests fortschrittlicher Servosysteme in kritischen Branchen wie der Automobil-, Luft- und Raumfahrt- und Verteidigungsindustrie Rechnung getragen.
Die Simulation schnellerer Resolver gewinnt zunehmend an Bedeutung, da moderne Steuerungssysteme in Automobil-, Flugzeug- und Verteidigungssystemen Hochgeschwindigkeits-Resolver mit Anregungsfrequenzen von bis zu 80 kHz verwenden, um die Signalbandbreite zu verbessern, die Störempfindlichkeit zu reduzieren und das dynamische Verhalten zu verbessern. Das Testen eingebetteter Software mit Resolver-Simulationen mit niedrigerer Geschwindigkeit kann zu einer geringeren Wiedergabetreue und dem Übersehen von Softwarefehlern führen.
Das aktualisierte Modul ermöglicht die Simulation mehrerer Resolver-Polpaare. Während die meisten elektromechanischen Resolver bei der Simulation von beispielsweise vier Polpaaren eine maximale Drehzahl von 20.000 U/min haben, bedeutet der entsprechende Faktor x4, dass daraus 80.000 U/min elektrische Zyklen werden können.
„Anstatt auf FPGA-Approximationen zurückzugreifen, nutzt unsere aktualisierte Familie von Resolver-Simulatoren echte Transformatoren an Bord“, so Stephen Jenkins, Simulation Product Manager bei Pickering Interfaces. „Dadurch liefern unsere Module präzise, realitätsnahe Analogsignale mit hochauflösender Winkelsimulation und gewährleisten so zuverlässige Leistung auch bei höchsten Geschwindigkeiten.“

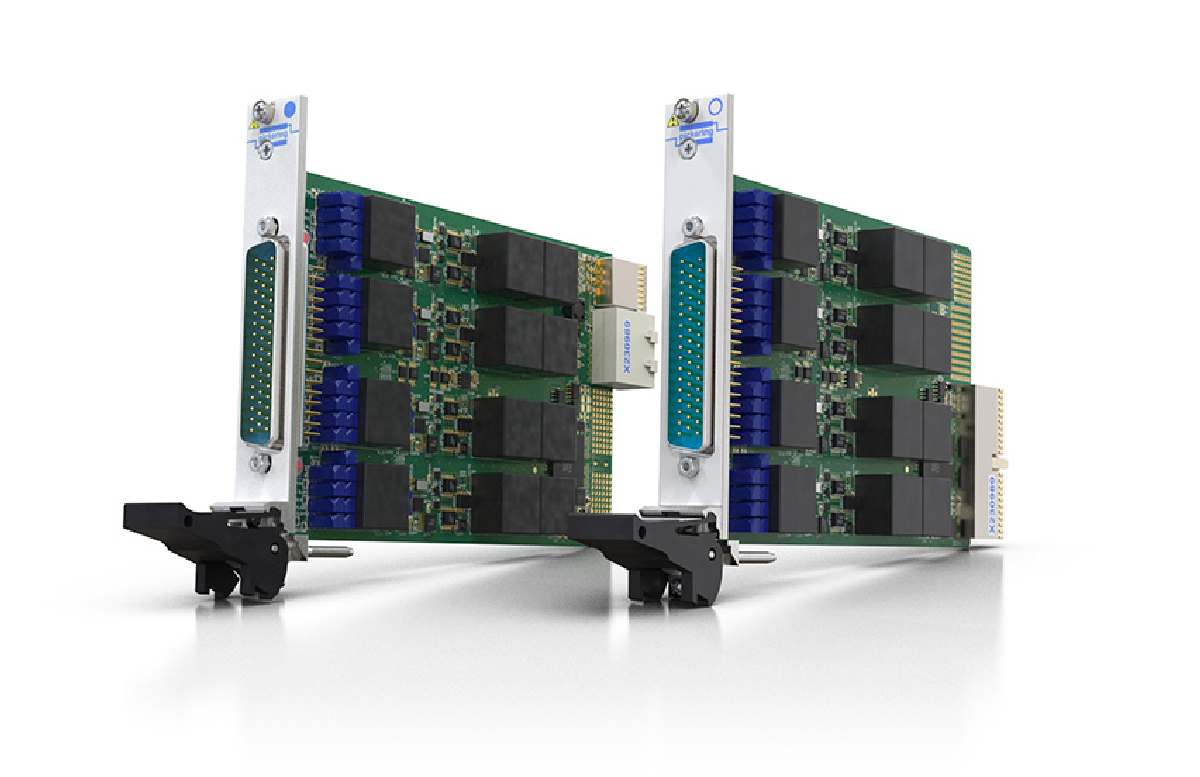

Die Baureihen 41-670 (PXI) und 43-670 (PXIe) eignen sich ideal für die Simulation variabler Differenzialtransformatoren (VDT), sowohl linearer (LVDT) als auch rotierender (RVDT) Typen, sowie von Resolvern mit Hochgeschwindigkeitssimulation bis zu 130.000 U/min. Sie verfügen über zwei (41/43-670-303) oder vier (41/43-670-301) Bänke, die jeweils den Ausgang eines einzelnen 5- oder 6-adrigen VDTs oder Resolvers oder eines dualen 4-adrigen Resolvers mit einem gemeinsamen Erregersignal simulieren können. Dadurch kann das Modul bis zu vier oder acht 5- oder 6-adrige Kanäle simulieren.
Die hohe PXI-Kanaldichte ermöglicht das Testen mehrerer Resolverkanäle auf kompaktem Raum. Dank integrierter Relais kann der 41/43-670 zudem Kurzschluss- oder Unterbrechungserkennung für die Ein- und Ausgänge jedes Kanals realisieren, wodurch der Bedarf an externen Schaltern für eine Fehlersimulation reduziert wird. Die programmierbare Phasenverzögerung kann zudem zur Simulation fehlerhafter Sensoren und Verkabelungen genutzt werden, um einzelne oder mehrere Ausgänge künstlich zu versetzen.
Pickering Interfaces gewährt auf seine Produkte standardmäßig drei Jahre Garantie und garantiert langfristigen Produktsupport.
