Prüfstand für Brennstoffzellen bis 80 kW
30. Juni 2025 - Ab Oktober 2025 kann das Fraunhofer IWU im Auftrag seiner Industriekunden und Projektpartner Brennstoffzellen und Brennstoffzellen-Systeme auf Herz und Nieren prüfen – um Leistung, Haltbarkeit, Zuverlässigkeit und andere wichtige Eigenschaften unter verschiedenen Betriebsbedingungen zu charakterisieren und zu bewerten. Auch wesentliche Komponenten wie Kühlaggregate, Wasserabscheider, Pumpen, Sensoren, Befeuchter oder Wärmetauscher wird das Team um Dr. Carmen Meuser eingehenden Tests unterziehen. Es unterstützt damit den Hochlauf der Brennstoffzellenfertigung.
Beim Aufbau der Wasserstoff-Infrastruktur in und um Chemnitz konzentriert sich das Fraunhofer IWU auf die Produktionstechnik. Mit der Referenzfabrik.H2 steuert es eine Wertschöpfungsgemeinschaft aus Fraunhofer-Instituten und Firmen, die Fertigungsprozesse für Elektrolyseure und Brennstoffzellen fit für die Großserienproduktion machen – damit die Herstellpreise sinken und der Marktdurchbruch dieser wesentlichen Wasserstoffsysteme gelingt.
Zertifiziertes Labor und großzügig dimensionierter Prüfstand
Prüfstände dienen nicht nur dazu, ein Fertigungsergebnis zu überprüfen – sie ermöglichen auch, das Materialkonzept zu validieren, bevor ein Produkt in die Serienfertigung geht. Man spricht dabei von ›Design for Manufacturing‹, welches die Qualitätssicherung mit der Materialanalyse verbindet, um Fertigungskosten zu senken und die Funktionalität des Produktes zu verbessern. Ein frühzeitig abgestimmtes Material- und Produktionskonzept ist gerade mit Blick auf den zügigen Hochlauf der Großserienfertigung von Wasserstoffsystemen unerlässlich.

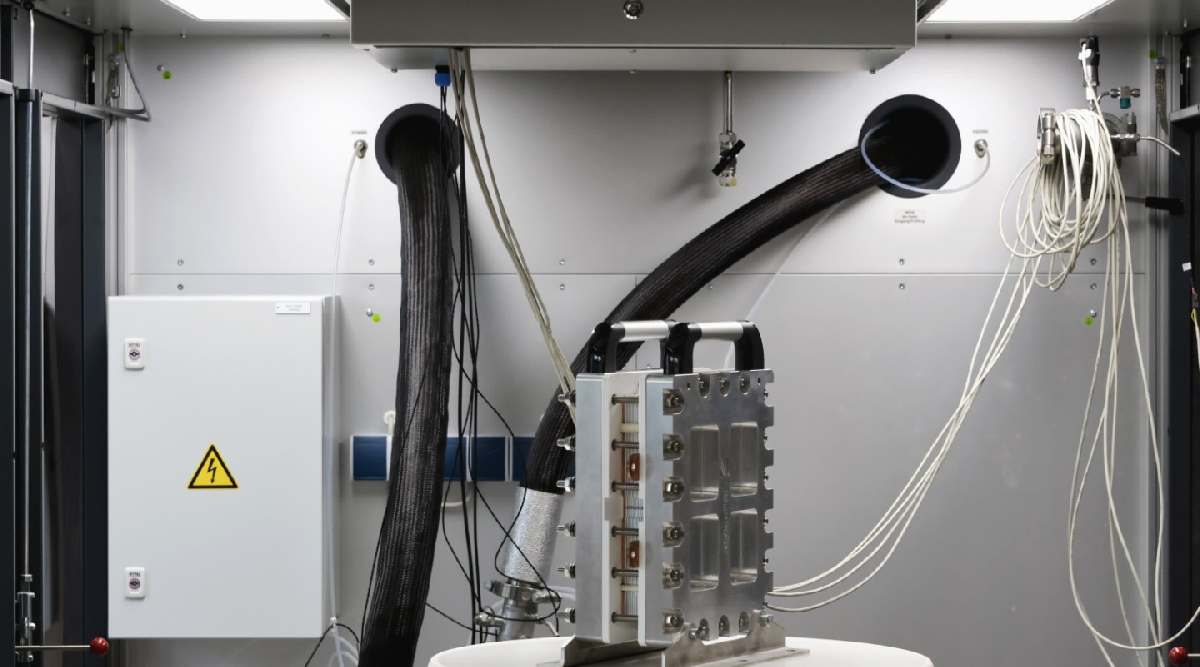

Der 80-kW-Prüfstand für Brennstoffzellensysteme wird somit zur Überprüfung von Fertigungsergebnissen zum Einsatz kommen. Halbzeuge und nicht nur fertige Stacks (Stapel von Brennstoffzellen) zu testen ist ein wichtiger Beitrag zur Qualitätssicherung, um Effizienz und Lebensdauer dieser Systeme positiv zu beeinflussen. Beispielsweise können zur Fehlersuche und Überprüfung von Alterungsprozessen Impedanzmessungen (Widerstand innerhalb eines Brennstoffzellensystems) durchgeführt werden.
Für umfangreiche Testprogramme nach EU-Vorgaben (»harmonisierte Normen«), US-amerikanischen Regeln (»Department of Energy Technical Standards«, DoE) oder individuellen Kundenanforderungen steht nun nicht »nur« ein Prüfstand zur Verfügung. Entstanden ist ein nach § 15 der Betriebssicherheitsverordnung zertifiziertes Labor. Prüfstand und Prüfkammer sind so dimensioniert, dass 80-kW-Module einschließlich der Balance-of-Plant-Komponenten wie Kühlaggregate, Wasserabscheider, Pumpen, Sensoren, Befeuchter oder Wärmetauscher geprüft werden können.
Aufbau der Testinfrastruktur am IWU in Chemnitz und Görlitz geht weiter
Noch im Herbst 2025 werden weitere Teststände das Wasserstoff-Prüflabor am Fraunhofer IWU Chemnitz ergänzen. Hinzu kommen ein 250-W-Brennstoffzellen-Prüfstand für die Charakterisierung von Einzelkomponenten und ein 1-kW-Elektrolyseur-Prüfstand für Mini-Stacks (Charakterisierung von Einzelkomponenten). Auch mit diesen Prüfständen werden Impedanzmessungen durchführbar sein; darüber hinaus werden sie über eine Zyklovoltammetrie-Einheit verfügen und damit insbesondere die Zustandsbestimmung von Katalysatoroberflächen ermöglichen. Dabei geht es nicht nur darum festzustellen, ob eventuelle Schäden reversibel oder nicht mehr zu beheben sind; auch neue Materialien können mit dieser Methode getestet werden. Dies ist gerade im Hinblick auf den Ersatz teurer Materialien oder seltener Erden von großem Interesse für die Hersteller.
Gleichzeitig arbeitet das Wasserstoff-Team des Fraunhofer IWU mit Hochdruck am Aufbau der Hydrogen Lab Görlitz (HLG), dessen Forschungsschwerpunkte unter anderem im Bereich der Erzeugung und Speicherung von Wasserstoff liegen. Eine wesentliche Methode zur Herstellung von Wasserstoff ist die Elektrolyse, mit der Wasser in Wasserstoff und Sauerstoff aufgespalten wird. Um Elektrolyseure testen zu können, werden am HLG Prüfstände in verschiedenen Leistungsklassen bis hin zu 2 MW zum Einsatz kommen. Die Simulation der mechanischen Belastung von Elektrolyseuren, beispielsweise um den Wellengang bei Offshore-Elektrolyse nachzuahmen, wird mit diesen Prüfständen möglich sein. Geplant ist eine Klimakammer als Prüfkammer, wodurch Umgebungstemperaturen von -30 °C bis +70 °C bei variabler Luftfeuchtigkeit simuliert werden können. Außerdem sollen die Leistungsfähigkeit von Elektrolyseuren vergleichbar gemacht, die Elektrolyseperformance in Abhängigkeit von Betriebs- und Materialparametern getestet und Alterungsprozesse simuliert werden.
