Handheld kombiniert Spektrumanalyse, VNA und 5G NR/LTE-OTA
09. Mai 2025 - In einer zunehmend von drahtloser Konnektivität und Echtzeit-Datenaustausch geprägten Welt sind Signalanalysatoren zu unverzichtbaren Werkzeugen in zahlreichen Branchen geworden. Präzise HF-Analysen sind entscheidend, um Leistungsfähigkeit, Normenkonformität und Innovation sicherzustellen. Siglent hat einen neuen Handheld-Signalanalysator entwickelt, der das Potenzial mobiler Messtechnik durch die Kombination aus Spektrumanalyse, Echtzeitüberwachung, Vektor-Netzwerkanalyse (VNA) und umfassender 5G NR/LTE-Signaldekodierung in einem kompakten, robusten Gerät neu definiert.

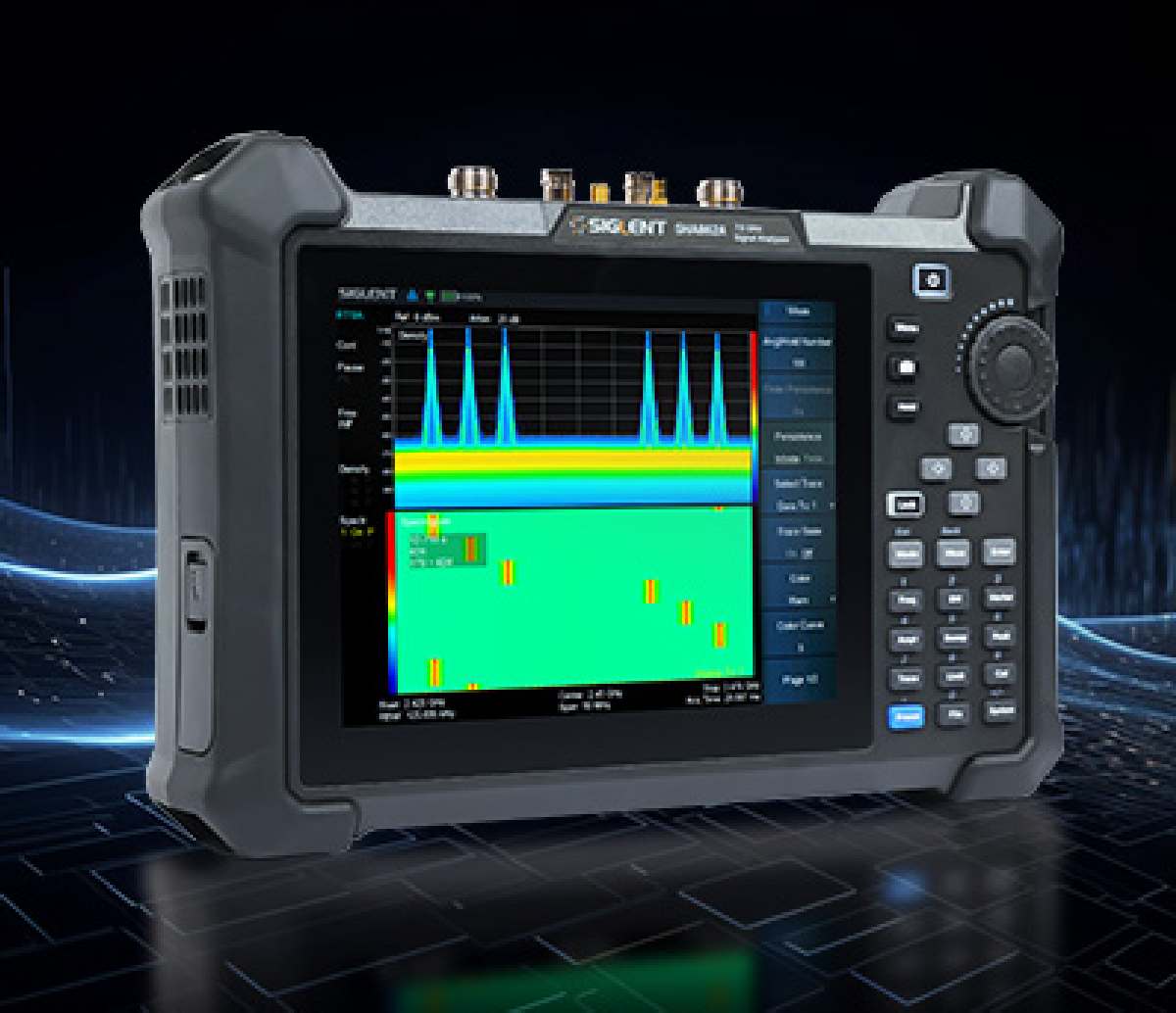

Siglent Technologies stellt mit der neuen SHA860A-Serie einen Handheld-Signalanalysator der nächsten Generation vor, der mobile HF-Messtechnik grundlegend verändert. Mit der Kombination aus Spektrumanalyse, Vektor-Netzwerkanalyse (VNA) und umfassender Unterstützung für 5G NR- und LTE-OTA-Messungen bietet der SHA860A ein Höchstmaß an Funktionalität in einem kompakten, tragbaren Format. Der Frequenzbereich von 9 kHz bis 7,5 GHz (nutzbar ab 5 kHz), eine Echtzeitbandbreite von bis zu 110 MHz sowie vielfältige Messfunktionen machen ihn zum idealen Werkzeug für den Einsatz bei Basisstations-Installationen, Wartungseinsätzen und Fehlersuche vor Ort.
Bei der Inbetriebnahme von 5G-Basisstationen ist eine präzise Bewertung der Netzwerkqualität und Beam-Performance entscheidend. Der SHA860A dekodiert 5G NR Signale Over-the-Air und liefert Schlüsselparameter wie Frequenz, PCI, SSB-Index, Frequenzfehler und EVM für SSB, visualisiert durch Konstellationsdiagramme. Auch LTE-OTA-Messungen ermöglichen eine umfassende Analyse: von Synchronisationsstatus über Zeitoffset bis hin zu Leistungsmessungen für PSS, SSS, CRS und PBCH.
Mit bis zu 110 MHz Echtzeitbandbreite und einer FFT-Verarbeitungsrate von 300.000 FFT/s erkennt der SHA860A selbst kurze Signalereignisse ab 3,51 µs mit 100 % Erfassungswahrscheinlichkeit (POI). Analysemodi wie Frequenzmasken-Trigger, 3D-Darstellung, Dichte- und Zeitverlaufdiagramme ermöglichen eine detaillierte Interferenzsuche im dynamischen 5G-Spektrum.
Kabel- and Antennenprüfung
Fehlerhafte Komponenten können Netzabdeckung und Signalqualität erheblich beeinträchtigen. Der SHA860A bietet schnelle Messungen für Kabeldämpfung, Rückflussdämpfung, VSWR und Fehlerortung (DTF). Optional steht eine 1-Pfad-2-Port-VNA-Funktion mit S11/S21, Smith-Diagramm und 114 dB Dynamikbereich zur Verfügung.
Zur Bewertung von HF-Signalcharakteristiken bei Radar- und Kommunikationssystemen stehen bis zu 10.001 Messpunkte bereit. Die Pulsanalysefunktion unterstützt verschiedene Erkennungsmodi wie Peak, Sample, Average und klassisch.
Zur Optimierung der Netzabdeckung lassen sich Basisstationen, Antennenpositionen und Störquellen kartieren. GPS-basierte Erfassung mit ±0,01 ppm Genauigkeit nach Fix ermöglicht die lückenlose Analyse von Innen- und Außenbereichen mit Logging- und Wiedergabefunktion.
IQ Daten Erfassung
Mit bis zu 110 MHz Bandbreite, 300 MSa/s Abtastrate und 1 GB RAM unterstützt der SHA860A die Speicherung und Übertragung von IQ-Daten via USB oder LAN zur nachgelagerten Analyse, die ideal zur Signalreproduktion und Spektrumsauswertung mit hoher Präzision verwendet werden können.
